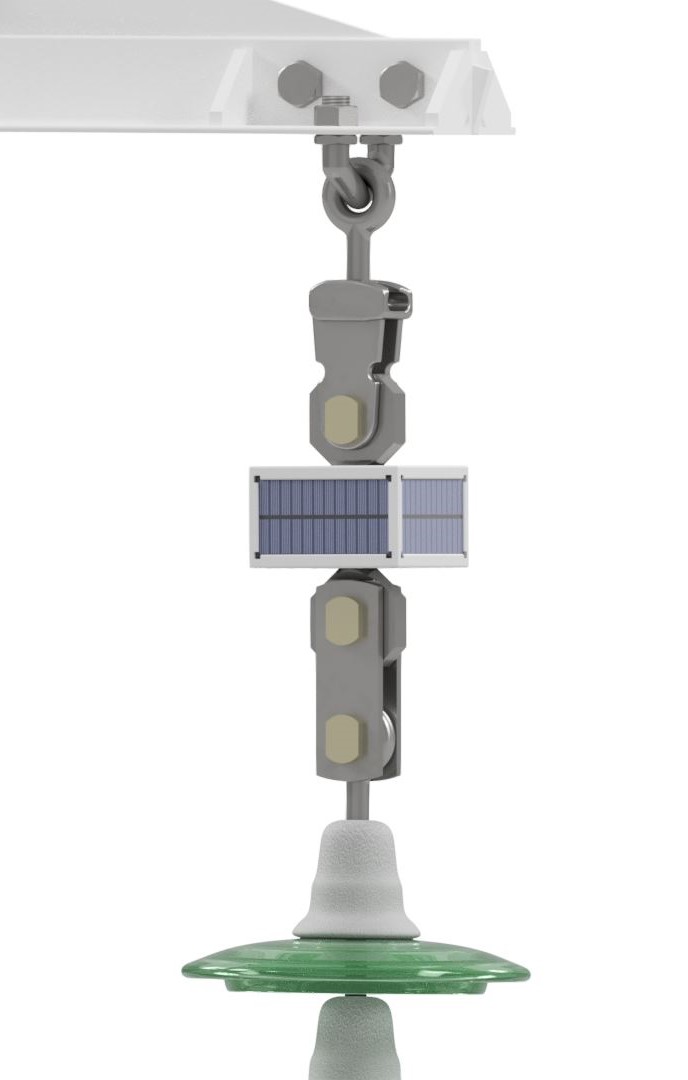

Модуль контроля тяжения в подвеске изоляторов
НАЗНАЧЕНИЕ
- выявление и оценка опасности гололёдных нагрузок на ВЛ;
- повышение оперативности противогололёдных мероприятий (очистка, плавка).
МЕСТО УСТАНОВКИ
на поддерживающую гирлянду между траверсой и верхним изолятором для ВЛ 10 кВ и выше.
ТИПЫ ИСПОЛНЕНИЯ
- Модуль комплексной системы мониторинга
- Модуль-станция (автономная система)
- Модуль-станция (автономная система)
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Измеряемый параметр | Диапазон измерений | Точность измерений |
| Тяжение в подвеске изоляторов | 0…50 кН | 0,05 кН |
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ИСПОЛНЕНИЯ
| Параметр | Значение | |
| Модуль | Модуль—Станция | |
| Беспроводная система связи | Радиоканал | GSM |
| Наличие GSM-модема | нет | да |
| Необходимость наличия станции сбора и передачи данных | да | нет |
| Рабочие частоты, МГц | 433 | 850/900/1800/1900 |
| Предельные эксплуатационные температуры, °С | -40…+60 | |
| Резервирование всех элементов модуля | нет | да |
| Допустимая бессолнечная пауза (работа без подзарядки), суток | 1 год | |
| Самодиагностика состояния | Да | |
| Материал корпуса | алюминиевый сплав | |
| IP исполнение | IP 66 | |
| Напряжение ВЛ, кВ | Без ограничений (400 кН) | |
| Тип провода | Без ограничений | |
| Тип опоры | Без ограничений | |
| Удаленное управление | нет | да |
| Вес, кг | 3 | 4 |
| Необходимость проведения шеф-монтажных и пусконаладочных работ | опционально | нет |
| Возможность установки без снятия напряжения | да | да |
| Диапазон настраиваемого интервала передачи данных, мин. | 0,25 | 0,25…360 |
| Ёмкость аккумуляторов, Ач | 6 | 18 |
| Мощность солнечных панелей, Вт | 1 | 4 |
| Срок эксплуатации | 10 лет | |
