Модуль контроля температуры провода

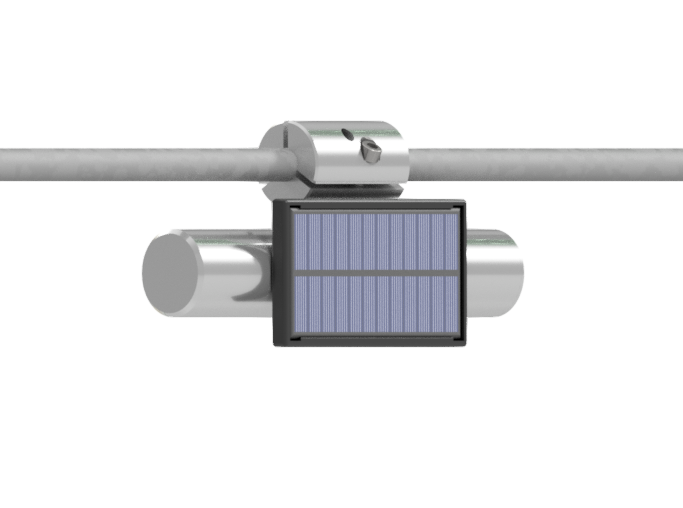

МОДУЛЬ

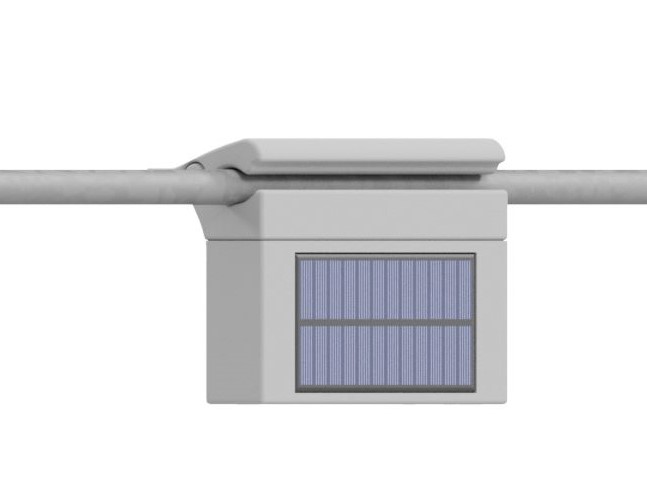

СТАНЦИЯ
НАЗНАЧЕНИЕ
- оценка возможности увеличения токовой нагрузки в цепи;
- контроль тока плавки ГИО;
- определение ненормативного перегрева провода, локальных точек нагрева проводов в местах контактных соединений.
- контроль тока плавки ГИО;
- определение ненормативного перегрева провода, локальных точек нагрева проводов в местах контактных соединений.
МЕСТО УСТАНОВКИ
на фазном проводе, грозотросе или ОКСН
ТИПЫ ИСПОЛНЕНИЯ
- Модуль комплексной системы мониторинга
- Модуль-станция (автономная система)
- Модуль-станция (автономная система)
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Измеряемый параметр | Диапазон измерений | Точность измерений |
| Температура провода или грозотроса | -55…240 °С | 0,5 °С |
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ИСПОЛНЕНИЯ
| Параметр | Значение | |
| Модуль | Модуль—Станция | |
| Беспроводная система связи | Радиоканал | GSM |
| Наличие GSM-модема | нет | да |
| Необходимость наличия станции сбора и передачи данных | да | нет |
| Рабочие частоты, МГц | 433 | 850/900/1800/1900 |
| Предельные эксплуатационные температуры, °С | -40…+60 | |
| Резервирование всех элементов модуля | нет | да |
| Допустимая бессолнечная пауза (работа без подзарядки), суток | 1 год | |
| Самодиагностика состояния | Да | |
| Материал корпуса | алюминиевый сплав | |
| IP исполнение | IP 66 | |
| Напряжение ВЛ, кВ | 10-330 | |
| Тип провода | Без ограничений | |
| Тип опоры | Без ограничений | |
| Удаленное управление | нет | да |
| Вес, кг | 0,5 | 1 |
| Необходимость проведения шеф-монтажных и пусконаладочных работ | опционально | нет |
| Возможность установки без снятия напряжения | да | да |
| Диапазон настраиваемого интервала передачи данных, мин. | 0,25 | 0,25…360 |
| Ёмкость аккумуляторов, Ач | 6 | 18 |
| Мощность солнечных панелей, Вт | 1 | 2 |
| Срок эксплуатации | 10 лет | |
